Kelemen Lóránt 13.V

// Szakmai portfólió — hálózatok

Számítógépes
Hálózatok

Cisco Packet Tracer demo hálózat — routing, switching, DHCP, e-mail és HTTP szerverek konfigurációja.

Cisco PT TCP/IP DHCP Router Switch HTTP SMTP
scroll
01
// 01

Mi a számítógépes hálózat?

A számítógépes hálózat egymással összekötött eszközök rendszere, amelyek adatokat cserélnek egymással. A hálózat lehet helyi (LAN), városi (MAN) vagy globális (WAN) kiterjedésű.

Az eszközök kommunikációját protokollok szabályozzák — a legfontosabb a TCP/IP protokollcsalád, amely az internet és a legtöbb helyi hálózat alapja is egyben.

A hálózati eszközök rétegzett modell szerint működnek. Az OSI modell 7 réteget definiál, a gyakorlatban a TCP/IP 4 rétegét használjuk — fizikai, hálózati, szállítási és alkalmazási réteget.

// OSI / TCP-IP rétegek
7 — AlkalmazásiHTTP, SMTP, DNS
4 — SzállításiTCP / UDP
3 — HálózatiIP, Router
2 — AdatkapcsolatiMAC, Switch
1 — FizikaiKábel, jel
// Alap fogalmak
IP — Hálózati azonosító
MAC — Fizikai cím (Layer 2)
Subnet — Alhálózat maszk
Gateway — Alapértelmezett átjáró
DNS — Névfeloldás
02
// 02

Cisco Packet Tracer

A Cisco Packet Tracer egy hálózati szimulátor, amellyel valódi hardver nélkül tervezhetők, konfigurálhatók és tesztelhetők komplex hálózatok. Az eszköz szimulált CLI-t biztosít minden Cisco eszközhöz.

A szimulátorban valós IOS parancsok futtathatók routereken és switcheken, szervereket lehet konfigurálni DHCP, HTTP, SMTP és DNS szerepkörökre — pontosan úgy, ahogy egy valódi hálózatban.

⬡
Cisco Packet Tracer
Hálózati szimulátor — routerek, switchek, PC-k, szerverek konfigurálása valós IOS környezetben, fizikai hardver nélkül.
// PT képességek
RoutingStatic, RIP, OSPF
SwitchingVLAN, STP, EtherChannel
SzerverekDHCP, DNS, HTTP, SMTP
ProtokollTCP/IP, IPv4, IPv6
03
// 03

Demo hálózat

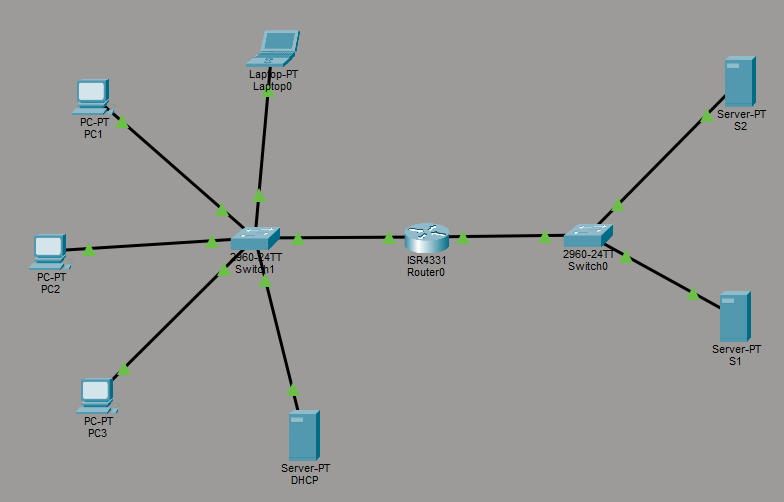

Demo hálózat topológia
// Cisco Packet Tracer — hálózati topológia
// Live Network Simulation ● REALTIME   DEVICES: 10   CONNECTIONS: 9
// Packet Log
🖥️
PC1
10.1.1.31
255.255.255.0
🖥️
PC2
10.1.1.30
255.255.255.0
🖥️
PC3
10.1.1.33
255.255.255.0
💻
Laptop
10.1.1.32
255.255.255.0
🔀
Switch1
L2 Switch
Belső hálózat
🔀
Switch2
L2 Switch
Szerver oldal
📡
Router0
10.1.1.1
212.222.0.1
🗄️
3× Szerver
DHCP / Mail / HTTP
Szolgáltatások
// Router0 — Gi0/0/0 (belső)
IP Address10.1.1.1
Subnet Mask255.255.255.0
SzerepkörDefault Gateway (LAN)
InterfaceGigabitEthernet0/0/0
// Router0 — Gi0/0/1 (külső)
IP Address212.222.0.1
Subnet Mask255.255.0.0
SzerepkörWAN / Külső kapcsolat
InterfaceGigabitEthernet0/0/1
04
// 04

Szerverek

// DHCP Szerver
S1 — DHCP
Automatikus IP kiosztás
// DHCP pool
Start IP10.1.1.1
End IP10.1.1.254
Subnet255.255.255.0
Gateway10.1.1.1

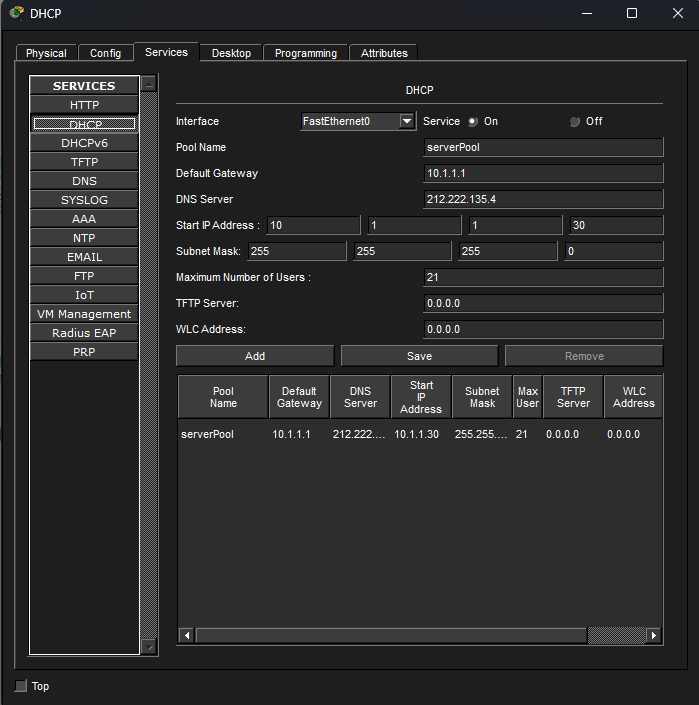

DHCP konfiguráció
// DHCP pool konfiguráció
// E-mail Szerver
S1 — SMTP
E-mail szolgáltatás
// Mail config
ProtokollSMTP / POP3
SzolgáltatásBekapcsolva
DomainLokális

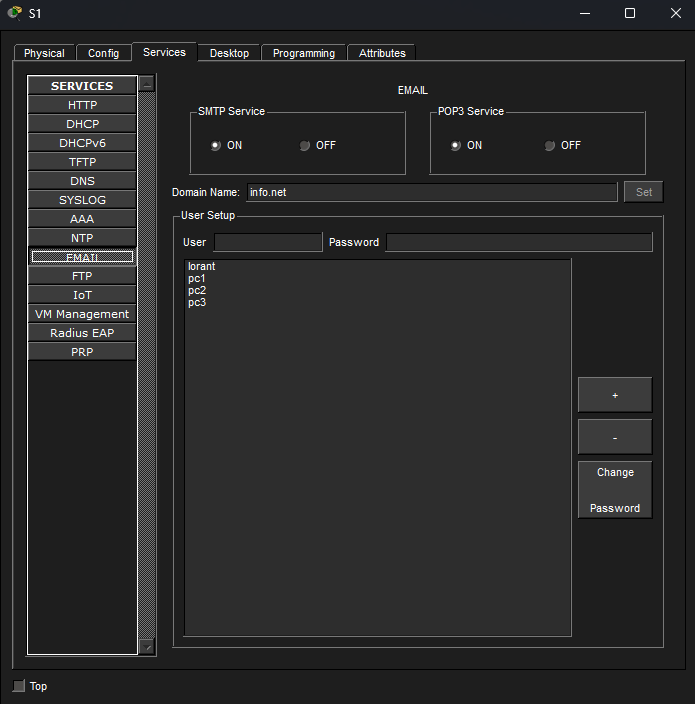

Email szerver konfiguráció
// SMTP e-mail konfiguráció
// HTTP Szerver
S1 — HTTP
Web szolgáltatás
// HTTP config
ProtokollHTTP / HTTPS
Port80 / 443
SzolgáltatásBekapcsolva
HTTP szerver konfiguráció
// HTTP web szerver konfiguráció
05
// 05

Protokollok

// Hálózati réteg

IP / Routing

A router összeköti a belső (10.1.1.0/24) és külső (212.222.0.0/16) hálózatot. Forgalmat irányít a két interfész között — Gi0/0/0 és Gi0/0/1.

// Adatkapcsolati réteg

Switching

A két L2 switch MAC-cím tábla alapján továbbítja a kereteket. Az egyik a végponti eszközöket (PC-k, laptop), a másik a szervereket köti össze.

// Alkalmazási réteg

Szolgáltatások

DHCP automatikusan oszt IP-t, SMTP kezeli az e-maileket, HTTP a weblapot szolgálja ki — mind ugyanazon a szerveren futhat.
